סיב אופטי ל FPV – מידע הנדסי מאפשר לטוס במקומות שאין קליטה של גלי רדיו
סיב אופטי לרחפנים, וידאו, נתונים ועומסים

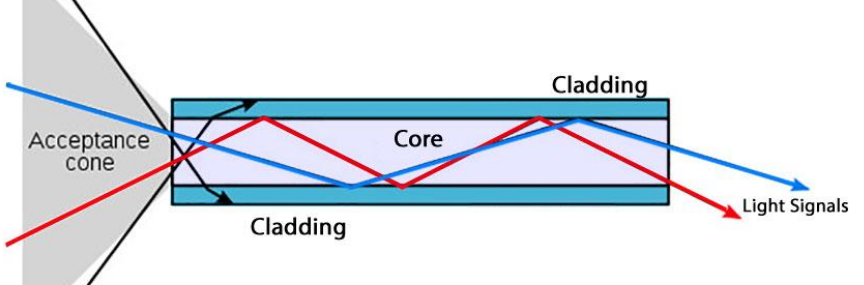

סיב אופטי הוא מוליך אור דיאלקטרי המבוסס על זכוכית או פלסטיק המאפשר העברת מידע במהירויות גבוהות מאוד למרחקים גדולים תוך הפסדי אנרגיה נמוכים במיוחד וחסינות מלאה להפרעות אלקטרומגנטיות (EMI).
נסכם ונבין G657A2
G657A2 נחשב כיום לאחד הסיבים המתאימים ביותר למערכות רחפן קשור סיב, בזכות השילוב של גמישות מכנית גבוהה, הפסדים נמוכים, עמידות לכיפוף ורוחב פס עצום. עבור קישור של 500 מטר ניתן להעביר וידאו HD, טלמטריה, שליטה, אודיו ונתוני AI בזמן אמת עם מרווח הספק גדול מאוד.
הטכנולוגיה משמשת כיום במערכות:
- תקשורת אינטרנט
- מרכזי נתונים
- מערכות צבאיות
- רחפנים קשורי סיב (Fiber Tethered UAV)
- רשתות חיישנים
- מערכות מכ"ם
- מערכות שמע מרוחקות

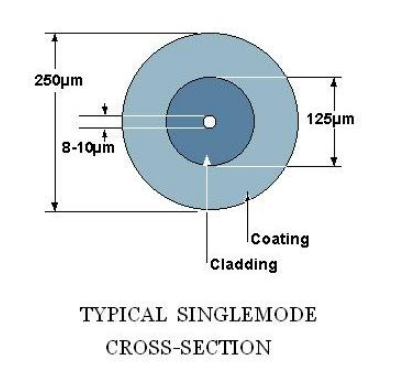

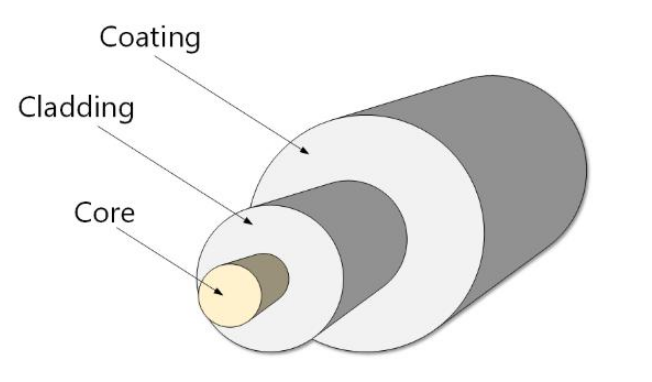

| שכבה | תפקיד |
|---|
| Core | ליבת העברת האור |
| Cladding | מחזירה את האור פנימה |
| Buffer | הגנה מכנית |
| Jacket | מעטפת חיצונית |

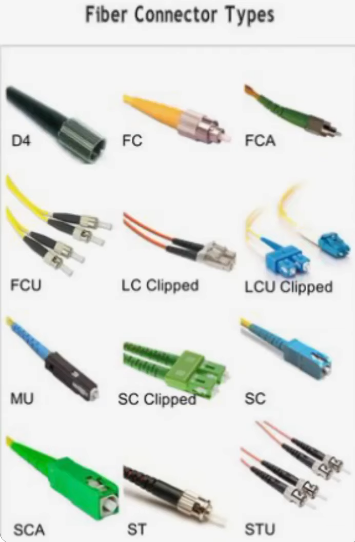

מחברים לרחפן קשור סיב
מומלץ:
| מחבר | התאמה |
|---|---|
| LC/APC | מצוין |
| FC/APC | מצוין |
| SC/APC | טוב |
סוג הסיב המומלץ לרחפן
לרחפן עם כבל אופטי נגרר מומלץ בדרך כלל:
| פרמטר | ערך מומלץ | יחידות |
|---|---|---|
| Fiber type | Single Mode G657A2 / G657B3 | תקן ITU |
| Core / Cladding | 9/125 | µm |
| קוטר חיצוני לרחפן FPV | 0.25–0.27 | mm |
| קוטר כבל ביתי שקוף | 0.6–0.9 | mm |
| ניחות ב־1310nm | 0.35 בערך | dB/km |
| ניחות ב־1550nm | 0.20–0.25 בערך | dB/km |
| רדיוס כיפוף G657A2 | 7.5 | mm |
| רדיוס כיפוף G657B3 | 5 | mm |
| חוזק מתיחה UAV דק | 10–50 | N |
G657A2 הוא סיב Single Mode עמיד לכיפוף, נפוץ בכבלי רחפנים דקים. יש דוגמאות שוק של סיבי UAV בקוטר 0.25–0.27mm, ניחות עד 0.35dB/km ב־1310nm ועד 0.25dB/km ב־1550nm.
4. High Return Loss
Return Loss גבוה זה טוב.

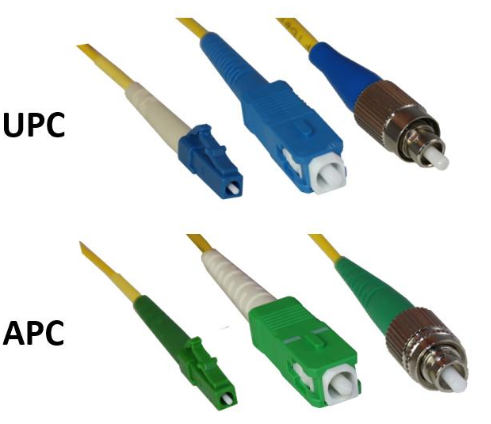

| סוג ליטוש | Return Loss |
|---|---|
| UPC | ≥50 dB |
| SPC | ≥55 dB |
| APC | ≥60 dB |
| APC טוב | 65 dB |
APC עדיף לרחפן כי הוא מחזיר פחות אור ללייזר. זה חשוב במיוחד בקישור ארוך או רגיש.
6. דוגמת וידאו ממצלמת 2MP
מצלמה 2MP לדוגמה:
| פרמטר | ערך |
|---|---|
| רזולוציה | 1920×1080 |
| פיקסלים | 2.07 MP |
| FPS | 30 |
| צבע לא דחוס | 24 bit/pixel |
וידאו לא דחוס:
כלומר מצלמת Full HD לא דחוסה דורשת בערך:
| מצב | קצב |
|---|---|
| 1080p30 לא דחוס | ~1.5 Gbps |
| 1080p30 H.264 | 4–12 Mbps |
| 1080p30 H.265 | 2–6 Mbps |
| 4K30 H.265 | 15–40 Mbps |
מסקנה:
בסיב של 1Gbps אפשר לשדר הרבה מצלמות דחוסות.
7. כמה מצלמות אפשר להעביר?
נניח קישור אופטי Ethernet של 1Gbps.
קצב נטו בטוח: בערך 800Mbps.
| סוג מצלמה | קצב למצלמה | מספר מצלמות תאורטי |
|---|---|---|
| 1080p H.265 איכות טובה | 4 Mbps | ~200 |
| 1080p H.264 איכות גבוהה | 10 Mbps | ~80 |
| 4K H.265 | 25 Mbps | ~32 |
| 4K איכות גבוהה | 50 Mbps | ~16 |
ברחפן אמיתי לא משתמשים במספרים המקסימליים. משאירים מרווח ל־latency, packet loss, telemetry ושליטה.
המלצה מעשית:
| קישור | מצלמות 1080p מומלץ |
|---|---|
| 100Mbps | 2–8 |
| 1Gbps | 10–50 |
| 10Gbps | עשרות עד מאות |
8. דוגמת העברת קובץ 100MB
גודל קובץ:
| קצב קישור | זמן תאורטי |
|---|---|
| 10Mbps | 80 שניות |
| 100Mbps | 8 שניות |
| 1Gbps | 0.8 שניות |
| 10Gbps | 0.08 שניות |
בפועל עם overhead:
| קצב | זמן מעשי |
|---|---|
| 100Mbps | 9–12 שניות |
| 1Gbps | 1–2 שניות |
| 10Gbps | פחות מ־0.5 שנייה |
2. מושגים אופטיים חשובים
| מושג | הסבר | יחידות |
|---|---|---|
| Insertion Loss | הפסד בחיבור מחבר/מתאם | dB |
| Return Loss | כמה אור לא חוזר אחורה ללייזר | dB |
| Attenuation | הפסד לאורך הסיב | dB/km |
| Bend Radius | רדיוס כיפוף מינימלי | mm |
| Tensile Strength | כוח משיכה שהכבל שורד | N |
| Wavelength | אורך גל הלייזר | nm |
| Bitrate | קצב שידור | Mbps / Gbps |
3. Low Insertion Loss
Insertion Loss הוא הפסד מעבר במחבר.
דוגמה:
| מצב | ערך |
|---|---|
| הספק נכנס | 1.00 mW |
| הספק יוצא | 0.944 mW |
| הפסד | 0.25 dB |
חישוב:
מחבר טוב:
| סוג | Insertion Loss |
|---|---|
| Master SM | ≤0.1 dB |
| Standard SM | ≤0.25 dB |
| Multimode | ≤0.25 dB |
9. עומסים מכניים
| כבל | קוטר | משקל טיפוסי | מתיחה | שימוש |
|---|---|---|---|---|
| Bare UAV fiber | 0.25–0.27mm | ~0.14g/m | 10–50N | FPV רחפן |
| Indoor transparent | 0.6–0.9mm | ~0.5–1.5g/m | 20–50N | בית/משרד |
| FTTH Drop | 2–3mm | 5–10g/m | 100–300N | תשתית |
| Hybrid tether power+fiber | 2–8mm | כבד | מאות N | רחפן קשור חשמלית |

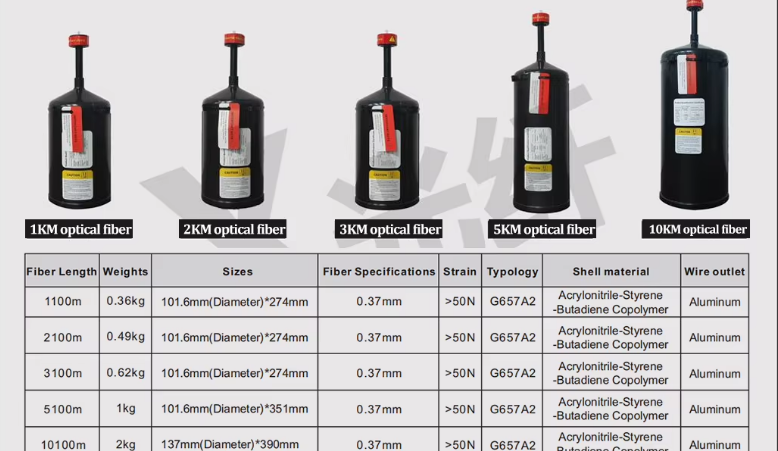

דוגמה:
אם סיב שוקל 1.4kg ל־10km, אז:
ל־1km:
זה כבר משקל משמעותי לרחפן קטן.
1. עמידות לשמש ו־UV
| חומר מעטפת | UV | מתאים לחוץ? |
|---|---|---|
| PVC שקוף | חלש–בינוני | לא מומלץ לחשיפה ארוכה |
| LSZH | טוב יותר | בינוני–טוב |
| PE שחור UV stabilized | טוב מאוד | כן |
| TPU | טוב מכנית | תלוי בהרכב |
| Aramid reinforced | טוב למתיחה | תלוי במעטפת |
PVC שקוף טוב להתקנה פנימית, אבל בשמש חזקה הוא עלול להצהיב, להתקשות ולהיסדק. לכבל חוץ עדיף PE/LSZH עם UV resistance
חשיפה לשמש
האפשרויות הטובות הן:
| סוג | UV | משקל | כיפוף | מתאים לרחפן |
|---|---|---|---|---|
| G657A2 + PE שחור | מצוין | קל | טוב מאוד | כן |
| G657A2 + LSZH שחור | טוב | קל | טוב מאוד | כן |
| G657B3 + PE שחור | מצוין | קל | מעולה | כן |
| Transparent PVC | חלש | קל | טוב | לא מומלץ |
| Armored | מצוין | כבד | בינוני | לא |
| Hybrid Power+Fiber | מצוין | כבד מאוד | בינוני | רק רחפן גדול |
לשמש בישראל:
הבחירה הטובה ביותר
G657A2 9/125 עם מעטפת PE שחורה (UV Stabilized)
רובוט ימי חד פעמי
הכי מתאים: G657A2 / G657B3 Single Mode עם מעטפת PE שחורה + Aramid/Kevlar.
| סוג | מתאים לים | יתרון | חולשה |
|---|---|---|---|
| G657A2 + PE שחור | טוב מאוד | קל, UV, מים | צריך הגנת מתיחה |
| G657B3 + PE שחור | מצוין | כיפוף טוב יותר | פחות נפוץ |
| Transparent PVC | חלש | קל וזול | שמש/מלח פוגעים |
| Armored fiber | חזק מאוד | שרידות גבוהה | כבד |
| Hybrid Power+Fiber | טוב | חשמל+נתונים | כבד מאוד |
לרובוט ימי חד־פעמי בלי צורך להחזיר את הכבל:
| מרחק | המלצה |
|---|---|
| עד 500m | G657A2 PE 0.9–1.6mm |
| 500m–2km | G657A2/G657B3 PE + Kevlar |
| מעל 2km | כבל ימי ייעודי או armored קל |
פרמטרים מומלצים:
| פרמטר | ערך |
|---|---|
| Fiber | Single Mode G657A2 או G657B3 |
| מעטפת | PE שחור UV stabilized |
| קוטר | 0.9–1.6mm |
| חוזק מתיחה | 50–200N לפחות |
| ניחות | 0.25–0.35dB/km |
| מחבר | LC/APC או SC/APC |
| טמפרטורה | -40°C עד +70°C |
למים מלוחים: עדיף PE על PVC/LSZH.
אם יש גרירה, סלעים, חול או מדחף — קח Kevlar reinforced לפחות.
אם הרובוט ממש מתחכך בקרקעית — רק armored lightweight fiber, למרות המשקל.
